摘要

历史演进：韩国半导体产业并非单纯依靠短期补贴崛起，而是在出口导向工业化、财阀资本积累和全球产业转移三重力量推动下完成长期追赶。从1960s组装代工起步，到1980s—2000s集中突破DRAM，再到AI时代围绕HBM、先进封装和系统半导体再布局，韩国模式的核心始终是以国家战略方向牵引企业长期资本开支。

政策体系：政策呈现“规划＋财税＋金融＋集群＋人才”组合特征。K-Semiconductor Strategy明确全球最大半导体产业带目标，K-Chips Act将设备投资税收抵免提高至大中型企业20%、中小企业30%，通过政策金融、基础设施共担和高校扩招降低企业长期投资的不确定性。

政企关系：政府并不直接替代市场经营，而是充当“规划者与赋能者”，以财政税收、政策性融资、产业园区和外交协调塑造外部条件；三星、SK海力士等财阀则承担执行主体角色。该模式的优势在于集中资本、快速决策和逆周期扩产，劣势则是产业命运高度绑定少数龙头企业。

政策成效：韩国在存储芯片领域形成全球级规模优势，两大龙头合计占据全球DRAM市场约71.5%份额，HBM3市场份额超过90%。在AI算力需求推动下，HBM成为韩国从传统存储周期迈向高附加值赛道的关键桥梁，出口和企业盈利弹性明显增强。

结构局限：韩国模式的短板同样清晰——系统半导体全球市占率仅约3.3%，无晶圆厂设计生态薄弱，设备材料和EDA工具仍依赖外部供应；人才缺口、存储周期波动、对华出口依赖和美国技术管制共同构成中长期压力。未来韩国能否完成从“存储强国”到“综合半导体强国”的跃迁，取决于其能否在财阀主导之外培育更开放的设计和创新生态。

正文

韩国半导体产业的历史演进

韩国半导体产业的崛起并非偶然，而是国家战略意志、企业家精神与国际产业转移机遇三者交汇的产物。从1960年代的组装代工起步，到1990年代成为全球DRAM霸主，再到2020年代面对AI时代的战略转型，韩国半导体产业经历了四个截然不同的发展阶段。

1.1 起步阶段（1960s—1980s）：政策基础与财阀进入

韩国半导体产业的政策基础奠定于朴正熙政府的出口导向工业化战略。1969年颁布的《电子工业振兴法》是韩国第一部专门针对电子产业的立法，确立了政府主导产业发展的制度框架，并通过关税保护、低息贷款和出口补贴等手段，吸引外资进入并扶持本土企业成长。

在这一政策环境下，韩国财阀集团开始进入半导体领域。三星于1974年收购韩国半导体公司，正式踏入这一行业；1983年，三星创始人李秉喆宣布进军DRAM业务，被视为韩国半导体产业史上的历史性时刻。现代电子（SK海力士前身）和LG半导体随后相继跟进，形成多家财阀竞争的格局。

政府在这一阶段扮演了关键的协调角色。1986年启动的“超大规模集成电路（VLSI）共同研发计划”，集结三星、LG、现代等企业与政府研究机构，共同攻关64K至4M DRAM的核心技术，政府提供约57%的研发经费。这一“官产学研”协同模式，为韩国此后的技术追赶奠定了基础。

1.2 DRAM崛起阶段（1980s—2000s）：集中资源的技术赶超

韩国企业在这一阶段做出了一个关键的战略选择：避开美国强势的CPU和逻辑芯片领域，集中资源发展标准化存储芯片。这一选择既规避了与英特尔等巨头的正面竞争，又充分利用了存储芯片标准化程度高、规模效应显著的特点。

三星的DRAM战略堪称教科书级别的技术追赶案例：1983年64K DRAM→1984年256K DRAM→1986年1M DRAM→1992年全球首款64M DRAM，并在同年首次超越日本东芝，夺得全球DRAM市场份额第一。

值得注意的是，三星在DRAM市场低迷时期反而逆势扩产，以“反周期投资”策略压垮竞争对手，这一策略后来成为韩国半导体企业的标志性打法。到1990年代末，韩国企业合计占据全球DRAM市场约50%的份额，完成了从技术追赶者到市场领导者的历史性跨越。

1.3 全球领先阶段（2000—2020）：从存储到多元化

进入21世纪，三星和SK海力士（2012年SK集团收购海力士后更名）在存储芯片领域的全球领导地位进一步巩固。三星将业务从DRAM扩展至NAND Flash，并于2005年前后进入晶圆代工领域；SK海力士则专注于DRAM和NAND，逐步成为全球第二大存储芯片制造商。

这一阶段，韩国产业链也开始向上游延伸。然而，与日本、美国相比，韩国在半导体设备和材料领域的整体实力仍相对薄弱，高度依赖进口。SK海力士于2013年率先开发出高带宽内存（HBM）技术，为AI时代的爆发式增长埋下了关键伏笔。

1.4 战略调整阶段（2020年至今）：AI时代的国家豪赌

2020年代以来，中美科技竞争加剧、全球芯片短缺危机爆发、美国《芯片与科学法案》出台，以及AI算力需求爆炸式增长，共同重塑了全球半导体产业格局。2021年，韩国政府发布K-Semiconductor Strategy，提出构建全球最大半导体产业集群的宏大目标。2025年，《K-Chips Act》正式通过，进一步提高税收抵免比例。

2026年，韩国政府与三星、SK海力士联合宣布总规模超过4755万亿韩元（约3.4万亿美元）的“三大超级项目”，将半导体、物理AI与数据中心确立为国家生存战略的三角支柱，标志着韩国半导体政策进入“国家豪赌”的新阶段。

韩国半导体政策工具体系

韩国半导体政策工具体系的核心特征是“多维度、长周期、强协同”。政府并非单纯依赖补贴，而是将产业规划、财税激励、基础设施建设、人才培养和国际合作整合为一套系统性政策组合。

2.1 产业规划工具

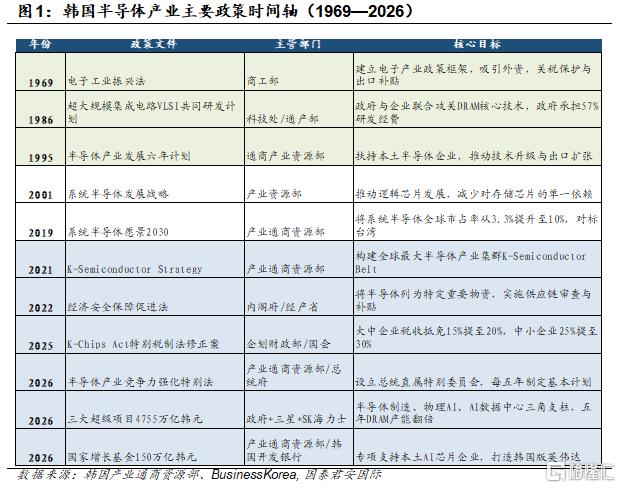

韩国政府长期实施战略规划，为产业发展提供明确的方向指引。韩国政府产业规划的显著特点在于：明确设定可量化的产业目标（如市场份额、投资规模）、保持政策的长期连续性，并根据国际竞争格局的变化及时调整战略重心。

2.2 财税支持政策

财税激励是韩国半导体政策工具箱中最直接的手段。《K-Chips Act》（2025年通过）将半导体企业设备投资的税收抵免比例大幅提升：大中型企业从15%提高至20%，中小企业从25%提高至30%。同时，研发税收优惠期限延长至2031年，设备投资税收优惠期限延长至2029年。

在政策性融资方面，韩国产业银行、企业银行、信用保证基金等四大政策金融机构2026年合计提供252万亿韩元的金融支持，其中针对半导体等尖端战略产业的资金投入达42.5万亿韩元。此外，政府还设立了规模达150万亿韩元的“国家增长基金”，专项支持本土AI芯片企业发展。

2.3 基础设施与产业集群政策

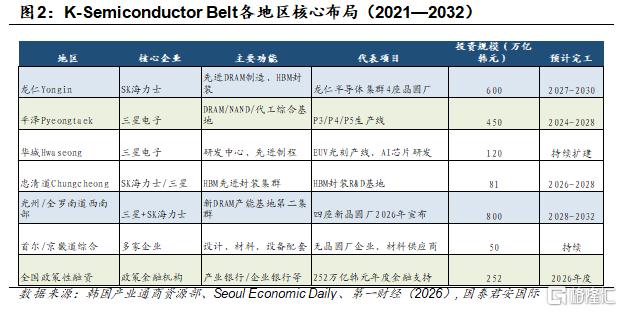

K-Semiconductor Belt是韩国产业集群政策的核心载体。该计划以龙仁、平泽、华城为核心，形成晶圆厂、设备厂商、材料企业、设计企业共同集聚的产业带。政府承担产业集群电力设施建设50%的成本，并提供土地、供水等公共基础设施支持。

2.4 人才培养政策

人才短缺是韩国半导体产业面临的深层挑战。预计未来七年半导体工程师缺口将扩大至5万人规模，其中电路设计与工艺技术专家最为紧缺。为此，韩国政府推出了一系列人才培养举措：

◆ 扩大高校半导体工程专业招生规模，首尔大学、KAIST、成均馆大学等顶尖院校设立半导体学院

◆ 推动产学合作，三星、SK海力士直接参与课程设计和实习培训体系建设

◆   设立“半导体人才育成据点形成事业”，推动STEM教育与地方政府、教育委员会合作

◆ 支持国际人才引进，但面临语言和文化障碍

政企关系：财阀主导型协同模式

韩国半导体产业政策的政企关系模式，是理解其成功与局限的关键维度。与日本“多企业竞争”模式和中国台湾“中小企业+代工龙头”模式不同，韩国形成了独特的“国家战略规划+财阀龙头企业”协同机制。

3.1  政府的角色定位：规划者与赋能者

韩国政府在半导体产业中扮演的是“规划者与赋能者”而非“直接经营者”的角色。政府较少直接介入企业经营决策，而是通过战略规划、金融支持、税收优惠、基础设施建设和外交协调等间接手段，为企业创造有利的发展环境。这种“间接干预”模式使政府能够在不扭曲市场竞争机制的前提下，有效引导资源向战略性产业集中。

3.2  财阀的核心地位：集中资源的双刃剑

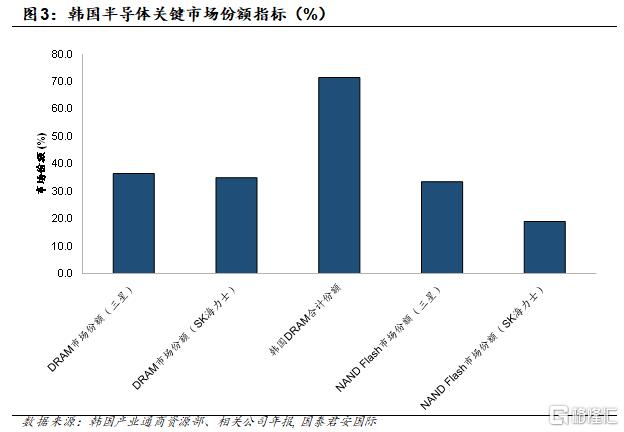

三星电子和SK海力士是韩国半导体产业的绝对核心。两家企业合计占据全球DRAM市场约71.5%的份额（2024年：三星36.5%，SK海力士35%），在NAND Flash市场合计约52.5%的份额。这种高度集中的市场结构，既是韩国半导体政策成功的体现，也是其结构性风险的根源。

韩国半导体产业政策的成功，在很大程度上依赖于财阀企业的“反周期投资”能力——在市场低迷时逆势扩产，以规模优势压垮竞争对手。这种策略需要极强的资本实力和政府的隐性背书，是韩国模式区别于其他发展型国家的核心特征。

财阀主导模式的优势在于：能够集中大规模资本进行长周期投资，在存储芯片这类资本密集型行业形成规模壁垒；能够快速响应政府战略调整，实现政企协同；能够通过垂直整合降低供应链风险。然而，“三星依赖症”也使韩国的就业、出口、投资均高度依赖三星的经营表现。

3.3  政企协同的制度化机制

2026年通过的《半导体产业竞争力强化特别法》将政企协同机制进一步制度化：设立总统直属的“半导体产业竞争力强化特别委员会”，统筹协调各部门的半导体政策；产业通商资源部下设“半导体创新增长支援团”，负责日常运营；每五年制定“半导体产业竞争力强化基本计划”，确保政策的长期连续性。

这一制度安排的核心逻辑是：通过最高层级的政治背书，确保半导体政策在政府换届时的连续性，同时通过跨部门协调机制，解决产业发展中的基础设施、人才、融资等多维度瓶颈。

政策成效评估

从客观指标来看，韩国半导体产业政策取得了举世瞩目的成就。尤其值得关注的是，在AI算力需求爆炸式增长的背景下，韩国在高带宽内存（HBM）领域的技术积累转化为巨大的先发优势。SK海力士早在2013年便率先开发出HBM技术，并在AI时代抢占了英伟达等头部客户的核心供应商地位，这是韩国长期技术投入与市场战略协同的典型成果 。

4.2  政策效果的内在机制

韩国半导体政策之所以取得成功，并非单纯依赖政府补贴，而是多重机制协同作用的结果：

◆ 规模效应与反周期投资：政府的隐性背书使财阀企业敢于在市场低迷时逆势扩产，形成规模壁垒

◆ 技术标准化战略：韩国企业早期积极参与JEDEC等国际标准制定，通过标准锁定竞争优势

◆ 出口导向的市场纪律：以全球市场为目标，倒逼企业持续提升技术水平和成本竞争力

◆ 政策连续性：跨越多届政府的长期政策支持，为企业提供了稳定的投资预期

结构性局限与挑战

尽管韩国半导体产业政策取得了显著成就，但其内在的结构性局限在新一轮全球竞争中日益凸显。

5.1  过度依赖存储芯片的周期性风险

存储芯片是典型的周期性行业，价格波动剧烈。韩国半导体出口高度集中于DRAM和NAND Flash，使其经济表现与存储芯片价格周期高度绑定。2023年存储芯片市场低迷时，三星半导体部门出现历史性亏损，直接拖累韩国整体出口表现。尽管AI时代的HBM需求在一定程度上改变了存储芯片的周期逻辑，但大规模产能扩张若遭遇需求回落，仍可能引发史诗级产能过剩风险。

5.2  系统半导体相对薄弱

与英伟达、高通、AMD等美国无晶圆厂设计巨头相比，韩国在系统半导体（逻辑芯片）领域的竞争力明显不足。韩国系统半导体全球市占率仅约3.3%，远低于中国台湾的10.3%。调查显示，韩国约70%的无晶圆厂企业计划采用28纳米及以上的成熟制程，与政府政策重心（5纳米以下先进制程）存在明显错位。约75%的韩国无晶圆厂企业表示将委托海外代工厂（主要是台积电）开展生产，本土代工生态系统尚不成熟。

5.3  产业集中度过高的系统性风险

“三星依赖症”是韩国半导体产业最深层的结构性风险。三星在HBM市场的战略失误（相对于SK海力士的反应迟缓），已导致其在2024年第二季度首次失去存储芯片市场龙头地位，这一事件深刻揭示了过度集中的脆弱性。此外，政治压力下的区域均衡发展诉求，可能导致半导体产业布局偏离产业逻辑。欧洲的历史教训（西门子在英国泰恩赛德建设DRAM工厂最终失败）表明，基于政治逻辑而非产业逻辑的选址决策，可能带来灾难性后果。

5.4  地缘政治压力与战略平衡困境

韩国半导体产业面临的地缘政治压力是多维度的：美国出口管制要求韩国企业在对华业务上做出取舍；中国是韩国半导体最大出口市场（2026年4月对华出口177亿美元，同比增长62.5%），一旦中国国产存储自给率上升，韩国出口引擎可能熄火；同时，美国CHIPS法案要求在美投资的企业限制在华扩产，使韩国企业陷入两难困境。人才短缺问题同样构成中长期约束，预计半导体工程师缺口将在未来七年扩大至5万人。

总结

韩国半导体产业政策的成功，并非单纯来源于政府补贴，而是在发展型国家框架下，通过“国家战略规划＋财阀龙头企业＋出口导向市场”的协同机制，实现了从技术追赶到全球领先的历史性跨越。这一模式的核心逻辑在于：政府通过规划、金融、税收和基础设施等间接手段，为财阀企业的大规模、长周期投资创造有利条件；财阀企业则凭借集中的资本实力和反周期投资策略，在存储芯片这一资本密集型领域形成难以逾越的规模壁垒。

韩国模式的本质是：以国家意志为后盾，以财阀为执行主体，以全球市场为检验标准，在特定技术赛道上实现集中突破。这一模式在存储芯片领域取得了举世瞩目的成功，但其高度集中的结构也使其在面对技术范式转换和地缘政治冲击时，表现出显著的脆弱性。

展望未来，韩国半导体产业政策面临三重转型压力：其一，从存储芯片单一优势向系统半导体、AI芯片多元化布局转型；其二，从财阀主导的集中模式向培育无晶圆厂设计生态的分散模式转型；其三，从出口导向的全球化战略向兼顾供应链安全的区域化战略转型。

从比较产业政策的视角来看，韩国案例的最大启示在于：发展型国家政策的有效性，高度依赖于政策目标与产业技术特性的匹配程度——存储芯片的标准化、规模化特性，恰好与韩国财阀主导的集中投资模式高度契合；而系统半导体的多样化、创新性特性，则需要截然不同的政策工具和产业生态。这三重转型的成败，将决定韩国能否在AI时代继续保持半导体强国地位。

注：本文来自国泰君安证券(香港)有限公司发布的《韩国半导体崛起：从存储霸权到AI时代再布局》，报告分析师：周浩
