一. 英伟达VR200价值量升级

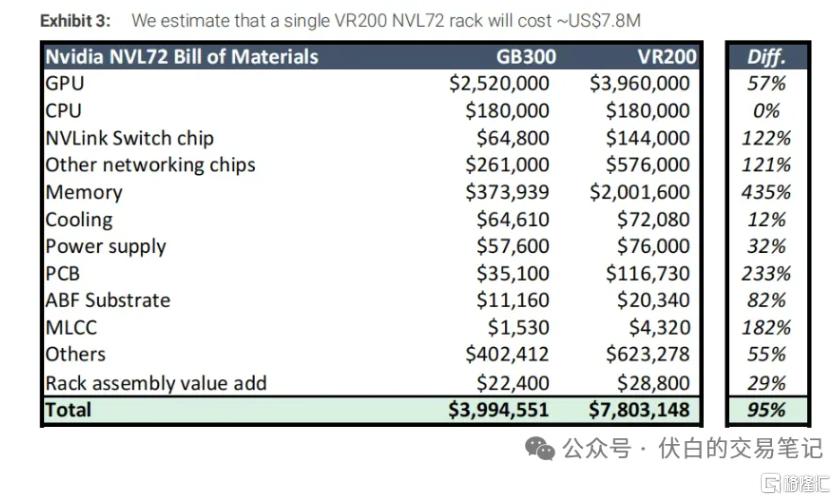

大摩BOM拆解显示，英伟达下一代Rubin VR200机柜ASP达780万美元，较上一代GB300的399万美元接近翻倍；

其中PCB价值量上涨233%，包括新增品类、层数提升、材料升级三重驱动：

新增Midplane中板、Bluefield/ConnectX模组板；各板卡层数均显著提升；CCL材料体系从M7升级至M8/M9。

M9 CCL材料增量：电子布升级为Low-Dk石英布（Q布）；铜箔升级为HVLP4/5；树脂体系改成碳氢树脂（PCH）为主；球硅、钻针用量增长。

二. 铜箔概览

铜箔是通过电解或压延工艺制成的超薄铜材，具有极高的导电性和延展性，是电子信息和新能源产业的关键基材。

2.1 按工艺分类

（1）电解铜箔（ED）：主流类型，电解沉积成型，表面粗糙、成本低；用于刚性PCB、锂电集流体。

（2）压延铜箔（RA）：纯铜轧制而成，表面光滑，延展性更好；用于柔性PCB（FPC）、高速线缆。

2.2 按用途分类

（1）电子电路铜箔（PCB铜箔）：作为覆铜板导电层，承担信号传输功能；

按表面粗糙度，可分为标准铜箔 (HTE)、反转铜箔 (RTF)、低轮廓铜箔 (VLP)、极低轮廓铜箔 (HVLP)等种类。

（2）锂电铜箔：作为锂电池负极集流体，提供电流传导及支撑作用。

三. HVLP铜箔解析

HVLP全称高频极低轮廓铜箔，是专为高频高速场景开发的高端电解铜箔，其通过实现超低粗糙度，显著降低高频信号传输损耗。

（1）特点：超低表面粗糙度、高剥离强度、低信号损耗、高耐热性。

（2）分类：五大代际，HVLP1-5，技术门槛依次递增。

（3）应用场景：用于高频高速PCB制备，包括AI服务器主板/计算板/交换板、1.6T/3.2T光模块PCB、IC载板、射频PA板。

四. HVLP铜箔制备

（1）核心步骤：阴极辊电解生箔→酸洗水洗→真空磁控溅射籽晶层→电解增厚→表面粗化→固化→合金化处理→硅烷偶联剂处理→烘干收卷。

（2）核心设备：生箔机、阴极辊、真空磁控溅射设备、表面处理机。

五. 供应格局

全球范围，日韩厂商占据主要份额，包括三井金属（日）、福田金属（日）、古河电工（日）、斗山集团（韩）、JX金属（日）等。

（1）HVLP铜箔：铜冠铜箔（H4量产供货）、诺德股份（H4送样，锂电铜箔龙头）、德福科技（H3量产、H4小批）、隆扬电子（H5量产，对标三井）。

（2）设备：泰金新能（阴极辊、生箔机、表处理设备）、洪田股份（生箔机、表处理设备）、三孚新科（表处理设备+化学品）。
