一. 英伟达VR200机柜价值量升级

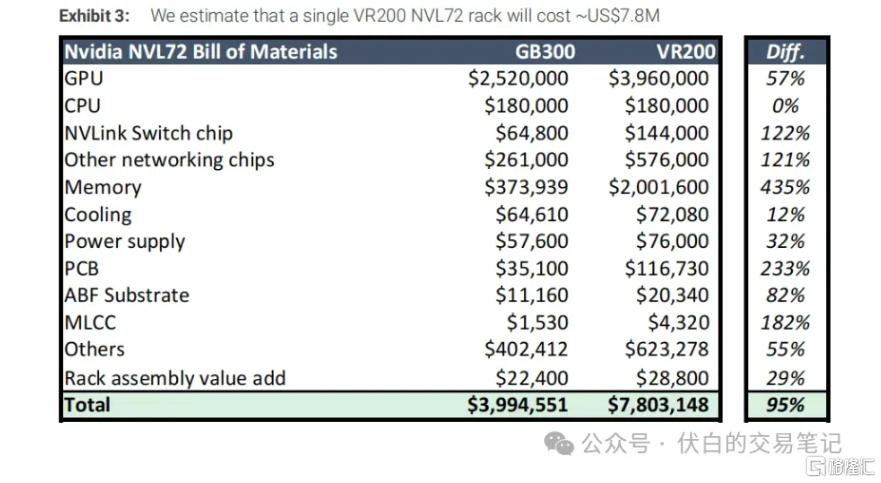

大摩最新BOM拆解显示，英伟达下一代Rubin VR200机柜ODM采购ASP达780万美元，较上一代GB300机柜的399万美元接近翻倍；

其中存储（+435%）、PCB（+233%）、MLCC（+182%）、ABF基板（+82%）成为最大受益环节。

二. Rubin PCB价值量大幅上修

VR200机柜PCB价值量11.67万美元，较GB300机柜PCB的3.51万美元同比增长233%。

（1）增长驱动因素

新增Midplane PCB、ConnectX和BlueField模块，同时计算板层数从22L提升至26L，材料等级从M7升级至M8，开关板层数从24L提升至32L。

（2）下一代Kyber机柜PCB价值量还将进一步跃升

Rubin Ultra采用全新Kyber机架架构，价值增量包括Compute Blade PCB采用M9+Q布材料，正交背板替代传统铜缆cartridge等。

（3）PCB加速半导体化

PCB价值量随着工艺复杂度同步跃升，CoWoP技术将进一步打破PCB与封装基板边界，推动PCB工艺精度逼近半导体级。

三. PCB六大受益环节梳理

3.1 PCB制造：mSAP工艺

mSAP（改良型半加成法）通过超薄种子铜层、图形电镀、闪蚀等流程，可实现20-25μm线宽线距，是高速光模块、AI服务器PCB的新一代工艺，渗透率有望显著提升。

鹏鼎控股：mSAP工艺龙头，良率领跑行业，英伟达+1.6T光模块双认证落地，高端载板与高速板批量供货。

景旺电子：国内较早量产mSAP，1.6T光模块PCB已批量供货。

东山精密：凭Multek掌握mSAP工艺，主攻AI服务器正交背板与高阶 HDI，英伟达认证通过。

3.2 电子布

采用第二代Low DK布（低介电常数玻纤布），并向第三代（Q布/石英布）升级；上游织布机新增供给有限，供需严重错配。

核心厂商：中材科技（Low DK布）、宏和科技（Low CTE布/T布）、国际复材（Low DK布）、菲利华（Q布）。

3.3 铜箔

mSAP工艺核心材料升级为载体铜箔（可剥离铜箔），产品加工费及盈利能力远超HVLP铜箔。

当前载体铜箔市场由三井金属（日）垄断，需求高增导致供给紧张；行业处于国产替代拐点，头部企业逐步进入客户认证和试产阶段。

核心厂商：德福科技、铜冠铜箔、方邦股份。

3.4 PCB药水

mSAP工艺下湿电子化学品价值量增长明显，且技术壁垒显著提高。

核心厂商：天承科技（化学沉铜/电镀化学品）、三孚新科（水平沉铜液/电镀添加剂/填孔电镀液）。

3.5 PCB设备

mSAP工艺对激光钻孔、曝光、电镀等设备的精度要求呈指数级提升。

核心厂商：大族数控（激光钻孔设备）、芯碁微装（LDI曝光设备）、东威科技（脉冲电镀设备）。

3.6 PCB钻针

AI服务器PCB层数大幅提升、M8-M9硬度升级，导致钻针消耗速度暴涨；mSAP工艺孔径降至0.15mm，长径比高端微钻针供应紧张。

核心厂商：鼎泰高科、中钨高新、欧科亿、新锐股份、民爆光电。
