看多了半导体行业要IPO的大户人家，金山君也想来看看有没有小而美的后起之秀。点兵点将点到东南沿海，发现福建今年冒出来一位"芯"玩家——厦门新创想半导体有限公司。

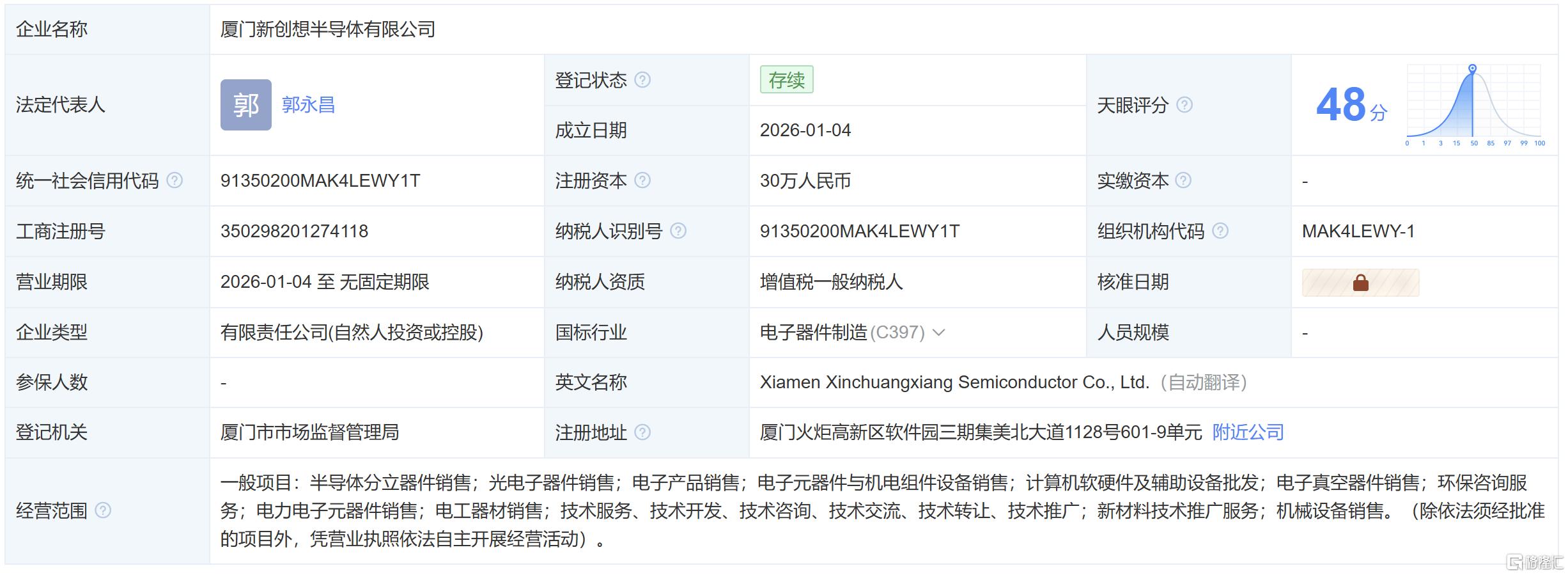

公司新到什么程度？2026年1月成立，落子厦门火炬高新区软件园三期集美北大道。有读者估计要撇嘴了：这么“小”的公司，就算带上半导体，能干啥？

哎，先别急着下结论。先翻开经营范围看一看：半导体分立器件、光电子器件、电子产品销售摆在前头，后头还跟着一长串"技术服务、技术开发、技术咨询、技术交流、技术转让、技术推广"。

看出来没？这是一家计划卖产品，但更有技术的公司。

而据内部消息，真正让金山君竖起耳朵的，还是它手里那件小东西——一项名为"光能量测量尺（曝光尺）"的实用新型发明，正在申请专利。

就是这么一件12毫米宽、120毫米长、0.18毫米厚的小小PET片，拿在手里都怕被一阵风吹跑了，完全可以揣在衣兜里随身携带，却能解决大问题：现有所有曝光检测仪器工具均为单点静态抽检，仅能记录单次瞬时能量，无法多点采集，无法通过简明数据来判断光能量的正确性，这次，厦门新创想的这把曝光尺，可以，而且使用方法简单又方便。

事实上，不管是晶圆，还是芯片，全都是“个子小小、能做领导”，说是现代科技世界的根基也不为过。半导体这一行，最不能小瞧的恰恰就是"小东西"——不正是这些小东西，构成了今日最炙手可热的大产业嘛。

初生牛犊不怕虎，新拳来战老师傅

要细说这把尺子的厉害，得先看看产线上"老师傅"光能量测试仪（也叫UV能量计）普遍面临的难处。

PCB与光刻产线上测光源强弱，现在的主流工具是UV能量计。这位老师傅的毛病，金山君给大伙用大白话翻译翻译：

其一，数对了，反应没对。能量计测的是光的物理辐照值，是纯光学计量，模拟不了干膜、阻焊、光刻胶的光敏化学反应。同样的能量数值，换个胶料、换个波段，就可能欠曝或者过曝——仪器读数漂漂亮亮，却未必是工艺窗口的“真实长相”。

其二，以点带面、不均匀。单点探头采样，一次只能测台面一个点，基板四角、边缘、中心的能量差异看不全。光路老化、反光镜脏、真空贴合不均造成的局部曝光不足，极易漏判。

其三，大又贵。整机价格不菲，每年要送计量机构校准，探头其实也是要替换补充的消耗品。除了机器本身占的地方大，金钱投入也大。

其四，繁琐。开机要预热、要清零校准，换波段要换滤光片，人工手持探头反复挪动，停机检测流程复杂时间长，设备稼动率直往下掉。

其五，娇气。电路板加光电传感器，怕高温、怕粉尘。怕UV长期照射，不能随基板抽真空贴合，大多只能短暂上机取样，高温下读数还容易漂移。

还有一些技术细节方面的痛点，就不一一赘述啦，总之：体积大、寿命短，既花钱、又耗人。

九大绝招藏于一尺，小小身材大有作为

毛病数落完，主角也该登场了。

功夫熊猫是神龙大侠不假，可大侠的老师是谁？是站在熊猫阿宝旁边像个小手办一样的浣熊师父！小小曝光尺一出手，就知有没有。

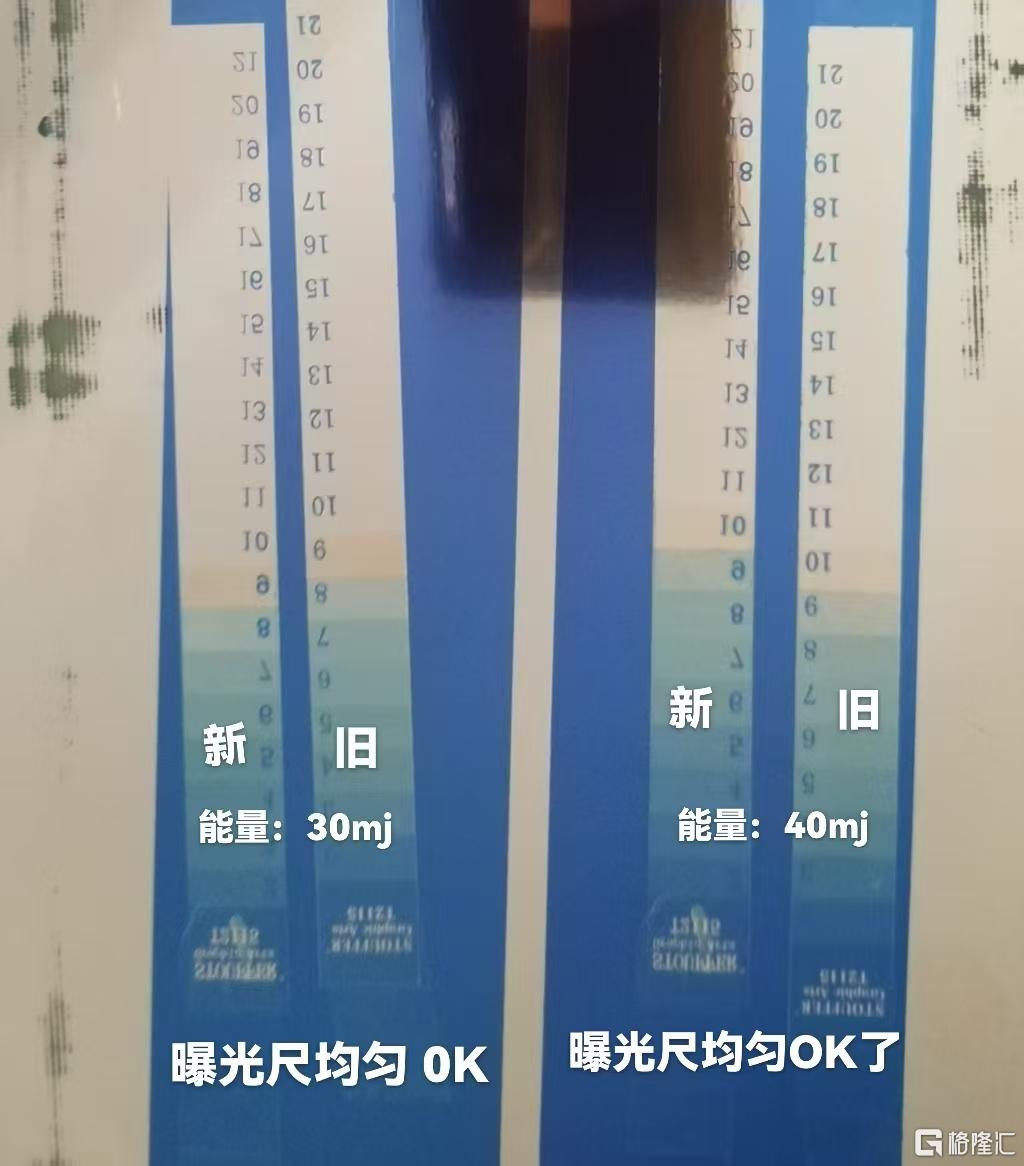

第一招，判定结果直接对应成品良率。曝光尺设有多级梯度透光光楔，和基板、干膜一同曝光、显影，通过固化阶梯直观体现光刻胶实际聚合程度，欠曝、最优工艺、过曝一眼区分。它不是还要你动脑子读数的理论专家，而是直接拿来就用的实践大师。

第二招，全域同步。整张尺子布满连续灰度阶梯，一次曝光下来，不同位置的固化级数一对比，中心与边缘的能量落差立刻现形，光路脏污、贴合不良再无藏身之处。

第三招，便宜大碗。无需年度校准，也不存在探头老化维修。多条产线、多台设备随便配，每日、每换灯、每批次随时用。

第四招，唯快不破。不预热、不校准、不换滤光片，往菲林与基板中间那么一夹，随正常生产流程就把测试做完了，不用特意停机耽误事儿。

第五招，皮实。耐高温、不怕粉尘、不怕磕碰，可直接置于高温曝光台面、随基板抽真空贴合——基材厚度接近实际PCB，贴合间隙、辐照环境和真实生产完全一致，测试工况零偏差。

第六招，一尺多能。梯度能量楔、对位十字标、微米线宽刻度、分辨率靶标集于一身，一次曝光同步完成能量判定、对位精度、真空贴合效果、线路解析能力四项检测，无需额外辅具。

第七招，看图说话。显影后的固化阶梯就是判定依据，标准化、可视化，新员工也能秒上手；固化级数还能纸质留存，异常追溯时又快又精准。

第八招，全波段通吃。365nm汞灯、385/405nmUV-LED、LDI激光直写设备全部适配——纯物理透光梯度结构，不挑光源，无需更换配件，多机型共线的工厂用着最顺手。

第九招，无限次高频抽检。没有损耗件的概念，换料、换灯、换菲林、批量生产前，想测就测，常态化自检不受元器件寿命制约。

武林高手的绝招背后，自然是修炼多年的内功支持。每个击破痛点的绝招，根源都在于核心工艺。对曝光尺而言，就是它遮光层和21阶透光阶梯的精密设计。

这背后的核心差异，一句话总结：UV能量计是直接测量光的物理辐射值，曝光尺则通过光敏化学反应间接等效计量——谁更贴近产线的真实工艺，不言自明。

注册资本30万的小公司，手握直击行业痛点的硬专利，厦门这位"芯"玩家，开局就走了一条轻巧却扎实的路。

在巨头林立的江湖，做好垂直细分领域，往往知易行难，需要真正深度积累吃透行业，才能在成千上万参天巨木、苔藓藤蔓丛生的森林里，一击即中，找到那棵有空心的小树。

在《上池财观经略》看来，半导体产业里已经不缺一掷千金的"大块头"，缺的恰恰就是这种把产线上的小毛小病抚平、把细节做到极致的"小巧思"。

厦门新创想这把小尺子，突破老外卡脖子，一定可以量出一片大天地！
