一. 超节点概览

超节点是一种为构建大规模AI算力集群而设计的新型技术架构，核心是通过高速互联协议将多个计算节点紧密耦合，形成逻辑上单一、物理上分布的计算系统。

该架构旨在突破传统服务器堆叠模式在通信、内存与扩展性方面的瓶颈，显著提升大模型训练与推理效率。

二. 核心价值：突破两大算力瓶颈

2.1 通信墙瓶颈

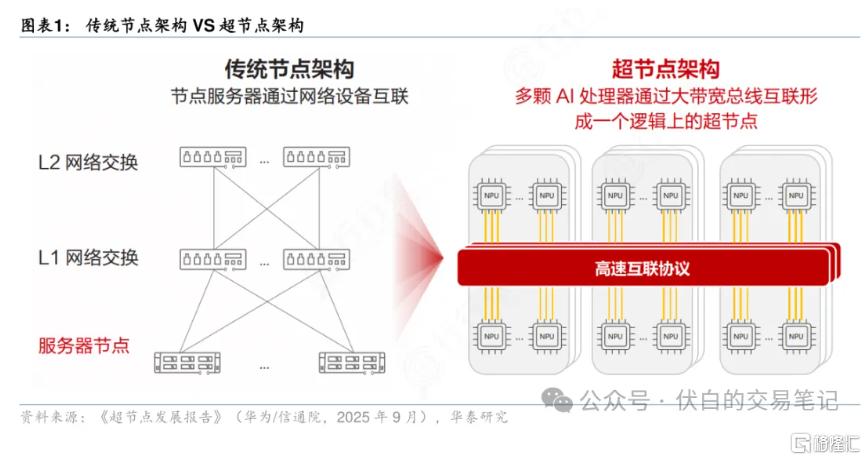

（1）传统痛点：GPU间数据传输需经过 "GPU→主板→网卡→交换机→网卡→主板→GPU" 路径。

（2）超节点方案：通过专用高速互联架构直接互联，将跨节点通信时延从微秒级降至百纳秒级，带宽提升十倍以上。

2.2 内存墙瓶颈

（1）传统痛点：内存带宽增长速度低于GPU性能提升速度，差距持续拉大。

（2）超节点方案：采用跨物理节点统一内存编址，将分散显存整合为单一全局虚拟内存池，突破单卡显存限制。

三. 战略意义：从单卡比拼走向系统竞争

（1）突破单卡限制，架构创新实现弯道超车

在单芯片制程受限背景下，通过系统级架构创新，以集群性能弥补单卡差距，实现“单卡有差距、集群追平甚至反超”的差异化突围路径。

（2）全栈自主可控，摆脱海外依赖

实现从算力芯片、互联协议、光通信、液冷散热、整机柜到软件的全链路国产化，规避供应链与技术管制风险。

四. 超节点底层架构

4.1 通信互联架构（两级网络架构）

（1）Scale-Up：用于超节点内部耦合，将数十至数千张AI加速卡高速互联组成一个计算单元，支持统一内存编址。

（2）Scale-Out：用于超节点间互联，多个超节点之间通过标准以太网或InfiniBand互联，构建万卡级超大规模集群。

4.2 统一内存架构

将超节点内所有计算节点的内存整合为一个全局内存池（UVA），任意设备可通过地址直接访问远端内存，无需关心数据物理位置。

五. 超节点核心硬件

（1）算力芯片：包括AI加速芯片（GPU/NPU/DCU）、CPU、高带宽显存等。

（2）高速互联：包括互联协议、交换机/交换芯片、高速光模块、连接器/背板等。

（3）散热供能：包括液冷散热、电源模块、供电架构（PSU/HVDC）等。

（4）封装与集成：包括Chiplet/2.5D封装、高速PCB、机柜集成等。

六. 国产超节点主流产品

2025年为全球超节点元年，2026年国产超节点进入应用阶段：华为、曙光、浪潮、紫光等厂商密集发布超节点真机。

华为：Atlas 950超节点，从昇腾950DT NPU、灵衢互联协议到整机柜全栈自研；昇腾384超节点已商用落地超700套。

中科曙光：scaleX640（单机柜640卡，正交无线缆架构）、scaleX40（40卡轻量化机型）；发布曙光8000（登峰）十万卡超集群。

紫光股份：新华三UniPoD S80000/F80000超节点，全路线兼容，适配国内外主流加速卡。

浪潮信息：元脑SD200超节点，基于 OCM/OAM通用标准，多品牌芯片兼容性强。

沐曦股份：曦景S600超节点，搭配曦云C600，软硬一体全栈方案。

摩尔线程：MTT C256超节点，首创一层Scale-up网络实现256卡全互联；打造夸娥KUAE万卡集群。
