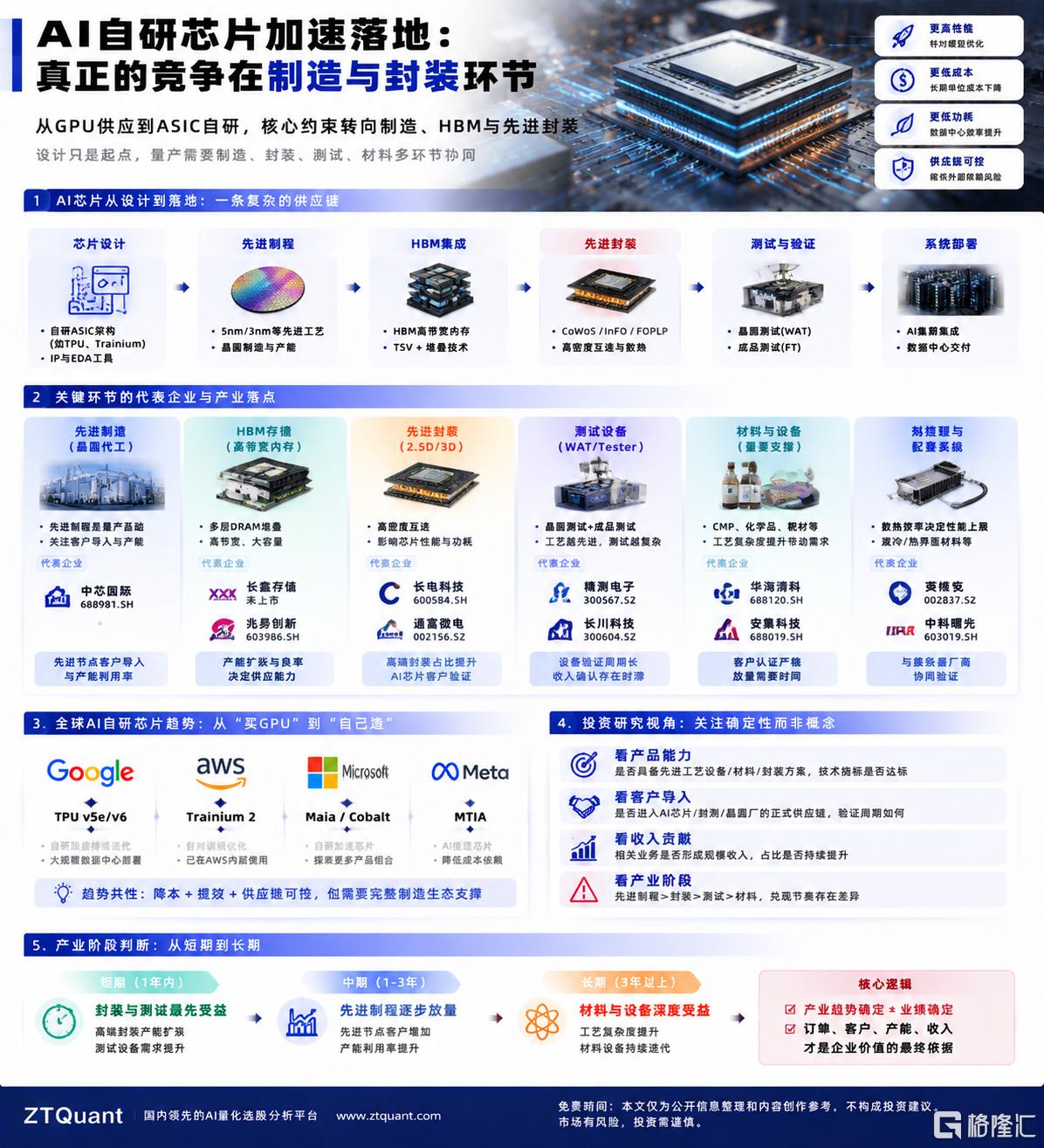

自研ASIC已经成为云厂商优化AI成本的重要工具。Google TPU覆盖训练与推理，AWS Trainium3采用3nm工艺和144GB HBM3e，微软Maia 200采用3nm工艺并配置216GB HBM3e。芯片参数背后有一条共同路径：先进逻辑负责计算，HBM负责数据供给，先进封装完成高速互联。ASIC竞争正在从架构设计延伸到制造系统能力。

　　先进制造决定芯片能否稳定量产，但海外云厂商订单与国内晶圆厂之间并不存在天然对应关系。中芯国际2025年收入673.23亿元，产能利用率达到93.5%，研发投入55.19亿元，经营改善来自晶圆销量、利用率和产品组合。公司没有单独披露海外自研ASIC订单，A股制造环节更多承接国内芯片设计扩产与本土供应链建设。

　　先进封装更接近AI芯片结构升级。台积电计划在2027年量产可集成12颗以上HBM的更大尺寸CoWoS方案；通富微电已完成超大尺寸、多芯片FCBGA技术开发并批量量产，槟城3nm多芯片封装、Bumping和晶圆测试也进入生产环节。公司2025年收入279.21亿元、净利润12.19亿元，但尚未拆分HBM和云厂商ASIC带来的具体收入。产业位置已经明确，客户结构与高端封装占比决定利润厚度。

　　测试设备承担晶圆测试、成品测试和可靠性筛选。长川科技2025年收入52.92亿元，其中测试机收入32.03亿元、分选机收入15.68亿元，两类整机合计占收入九成左右。测试机业务已经形成规模和较高毛利，但报告没有单列AI ASIC或HBM测试收入。设备销量增长是经营事实，AI芯片贡献仍要从客户采购和产品结构中辨认。

　　CMP和减薄设备与堆叠工艺的联系更加具体。华海清科披露，部分CMP设备已进入头部存储厂商HBM产线，减薄抛光一体机累计出货超过20台并获得重复订单；2025年半导体装备收入40.54亿元，同比增长约33.46%。自研ASIC带来的A股价值分配由此分层：制造看产能利用，封装看高端收入，测试看批量采购，CMP与减薄看产线覆盖和重复订单。
