关于PCB厂商扩产、电子布、铜箔、树脂、钻针等上游物料的讨论升温。这个变化背后，是市场开始重新评估高速PCB材料的供需弹性：当AI服务器对传输速率、可靠性和板层密度提出更高要求，瓶颈不一定只在PCB厂，也可能出现在覆铜板、电子布、铜箔和树脂体系。

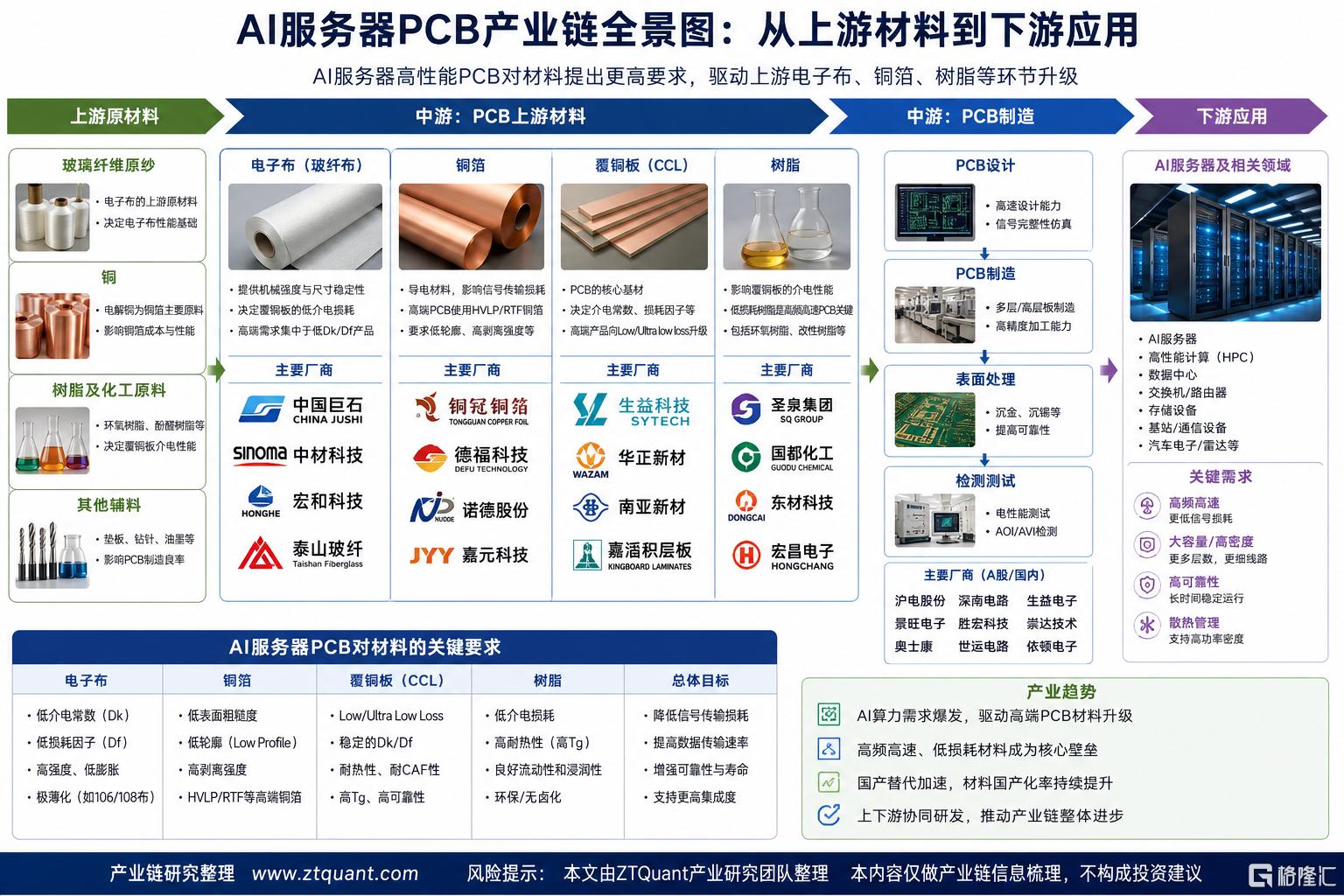

从产业链看，高端PCB材料升级主要沿着三条线传导。

第一条线是覆铜板。覆铜板是PCB的核心基材，由树脂、玻纤布、铜箔复合而成，直接影响PCB的介电损耗、耐热性、尺寸稳定性和可靠性。AI服务器、800G/1.6T交换机、高速光模块等场景，对Low Loss、Very Low Loss、Ultra Low Loss材料等级需求提升，覆铜板的产品结构也随之向高端化迁移。

A股公司中，生益科技是覆铜板主线代表。公司2025年业绩快报显示，全年营业总收入284.31亿元，净利润33.34亿元，同比分别增长39.45%和91.76%；增长原因包括覆铜板销量及售价同比上升，以及子公司生益电子高附加值产品占比提升。华正新材则在高频高速覆铜板方向具备较强映射，公司公开披露材料显示，其高速覆铜板、高频覆铜板可用于AI服务器、交换机、光模块等领域，有卤Ultra Low-loss等级材料已实现批量销售。

第二条线是电子布。电子布处在“玻纤纱—电子布—覆铜板—PCB”的中间环节，性能重点包括低介电、低膨胀、超薄化和尺寸稳定性。AI服务器需求带来的不是简单的玻纤总量扩张，而是高端电子布在覆铜板材料体系中的价值提升。

中国巨石是玻纤和电子布方向的代表公司。公开报道显示，公司2025年实现电子布销量10.62亿米，玻璃纤维及制品业务合计收入占主营业务收入的99.01%，同时公司也提示行业产能结构性过热风险。中材科技的看点则更集中在低介电、低膨胀特种纤维布，公司2025年半年度报告提到，超低损耗低介电纤维布率先完成行业头部覆铜板厂商客户认证，实现市场导入及产业化供应。这类表述比单纯“有玻纤产能”更有研究价值。

第三条线是铜箔，尤其是RTF、HVLP等高端PCB铜箔。高频高速电路中，铜箔表面粗糙度会影响信号损耗，低轮廓铜箔可以降低传输损耗、改善高频特性。行业研报指出，HVLP铜箔通过特殊工艺将表面粗糙度控制在较低水平，适用于高频高速、高密度集成等场景。

铜冠铜箔此前在互动平台表示，公司RTF铜箔和HVLP铜箔用于高频高速基板，应用于高频高速材料和较大电流薄型板材，并将推进RTF2、HVLP2等产品市场推广。德福科技近期公告显示，年产5万吨高端AI电子电路铜箔项目已启动，项目分两期建设，各年产2.5万吨铜箔。铜箔环节后续需要重点跟踪产品代际、客户认证、良率和加工费变化。

需要强调的是，社区对“缺货”“半年报拐点”的讨论，仍需产业数据和上市公司公告验证。材料链重估的价值，在于找到AI服务器硬件升级中真正卡性能、卡认证、卡产能的环节；风险在于把普通周期品涨价，直接外推成确定性的AI材料红利。

后续更值得跟踪的变量有三个：一是电子布和高端铜箔价格能否持续；二是低介电电子布、HVLP铜箔、Ultra Low Loss覆铜板能否持续通过客户认证；三是高端产品占比能否传导到收入、毛利率和现金流。只有这些变量被验证，材料链重估才算从社区热度走向业绩逻辑。

风险提示：本文仅基于公开资料进行产业链信息整理，不构成投资建议或交易依据。文中涉及公司仅作为产业链案例，不代表推荐。相关业务进展以公司公告为准，市场有风险，投资需谨慎。
