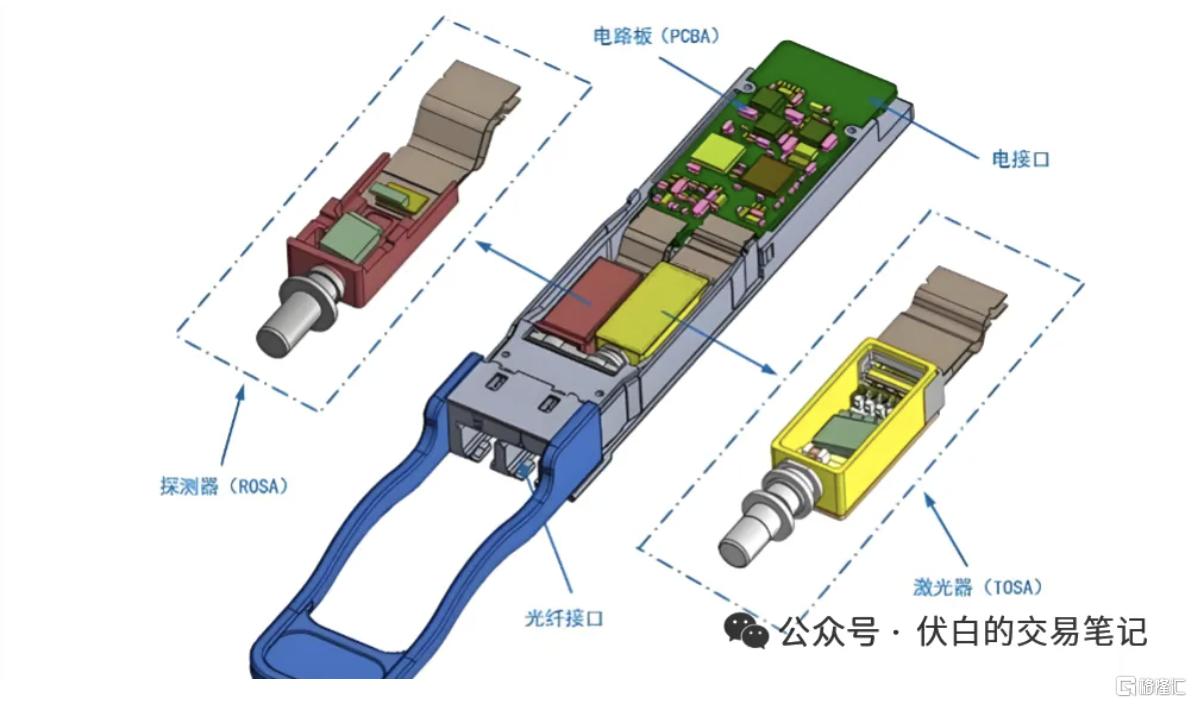

一. 可拔插光模块结构

（1）光发射组件（TOSA）：负责电转光，包括激光器（DFB、EML、VCSEL）、光学耦合元件（光隔离器、调制器、透镜）等。

（2）光接收组件（ROSA）：负责光转电，包括光电探测器（PIN、APD）、跨阻放大器（TIA）等。

（3）控制单元：负责信号处理、协议适配与功耗控制，包括DSP、MCU、PCB、电源管理芯片等。

（4）结构单元：提供机械防护与接口适配，包括光接口（连接光纤）、电接口（连接交换机/服务器主板）、外壳、拉环/卡扣等。

二. 光隔离器产业链

产业链路：法拉第旋光片→法拉第旋光器→光隔离器→光发射组件→光模块/光引擎。

2.1 光隔离器概览

（1）介绍：也称为光单向阀，是实现光信号单向传输的无源光器件，保护光源（激光器）免受反射光干扰。

（2）原理：基于法拉第磁光效应的非互易性，使正向光低损耗通过，反向光高衰减隔离。

（3）组成结构：三片式结构，输入偏振片+法拉第旋光器+输出偏振片。

2.2 上游组件：法拉第旋光器

（1）介绍：光隔离器的核心功能组件，能使通过的偏振光旋转特定角度，也可单独应用于偏振调制、磁光开关等场景。

（2）组成结构：法拉第旋光片+磁场提供件（永磁体+磁路结构）。

2.3 核心元件：法拉第旋光（转）片

（1）介绍：一种磁光晶体薄片，作为磁光效应的功能载体，决定旋转精度、损耗、温度稳定性，占光隔离器总成本的60%。

（2）原理：基于法拉第磁光效应，在外部磁场作用下，使穿过的线偏振光的偏振面发生非互易性旋转。

（3）材料类型：YIG（钇铁石榴石）、BIG（铋掺杂铁石榴石）、TGG（铽镓石榴石）、TSAG（铽钪铝石榴石）等。

三. NPO/CPO场景：法拉第旋光片价值增量

NPO/CPO将光引擎与ASIC芯片近距离/同封装集成，大幅提升带宽密度、降低功耗，对法拉第旋光片带来用量、单价双重提升：

（1）通道密度提升，用量增长

传统可插拔光模块单模块通常为8通道，对应8颗隔离器（8颗旋光片）；CPO/NPO方案中，单光引擎通道数提升至16/32通道，旋光片用量翻倍。

（2）性能要求升级，单颗价值提升

NPO/CPO封装空间紧凑，传统YIG旋光片无法适配，必须采用超薄 SGGG/TSAG旋光片，材料成本和工艺难度显著上升，价值量大幅提升。

四. 市场供应格局

全球方面，法拉第旋光片呈美国Coherent、日本GRANOPT（三菱、住友合资）双寡头垄断格局。

福晶科技：主营非线性光学晶体、激光晶体、精密光学元件，国内磁光晶体龙头，从SGGG、TGG、TSAG到法拉第旋转片实现全流程量产。

东田微：主营成像类及通信类光学元器件，覆盖光模块上游滤光片、光隔离器、法拉第旋光器等（旋转片外购）。

中润光学：主营精密光学镜头，控股公司戴斯光电自研自产法拉第旋转片，已完成适配光模块的样品验证，正推进产能建设。

英唐智控：拟收购光隆科技（深交所审核阶段），标的是全球光隔离器头部供应商，具备从旋光片精加工到光隔离器封装的全产业能力。
