日本半导体复兴从产业补救升级为国家战略。日本曾在全球半导体市场占据主导地位，但在贸易摩擦、产业模式转型滞后和东亚竞争者崛起后份额持续下滑。进入供应链安全与AI算力竞争时代，日本自2021年起通过补贴、税收、经济安全立法和国际合作重启半导体产业政策，目标是在先进制造和关键上游环节重新取得战略位置。

政策落地主要依靠外资导入与本土突破两条主线。TSMC熊本项目帮助日本快速补齐本土晶圆制造能力，并带动熊本半导体生态圈形成；Rapidus则承担先进制程自主突破功能，2nm GAA试产进展使日本重新进入最先进制程竞争序列，但后续量产良率、客户导入和资金来源仍需验证。

材料与设备是日本最稳固的底层优势。相比先进制程追赶，日本在硅晶圆、光刻胶、清洗、测试、切割研磨等上游环节仍保持较强全球影响力，其中EUV光刻胶和关键设备具有较高不可替代性。这一优势使日本不仅是制造追赶者，也是全球供应链重组中的关键上游节点。

政策效果已经显现，但复兴不会一蹴而就。外资投资、资本开支、区域集聚和国际协调均显示政策正在转化为产业行动；与此同时，Rapidus资金缺口、先进制程量产难度、工程师短缺和全球补贴竞争仍构成主要约束。日本更可能经历长期重建，而非短期重回全球第一。

核心判断：日本的战略价值在于重新嵌入关键环节。到2030年前，日本若能推动TSMC熊本、Rapidus先进制程和材料设备优势同步兑现，将有望成为先进半导体供应链中更具战略分量的节点；但最终成败仍取决于技术、市场、人才和财政可持续性能否共同兑现。

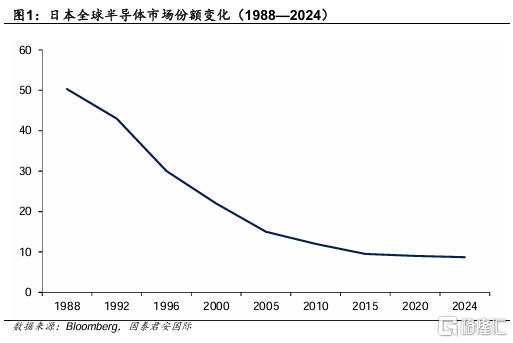

日本半导体产业曾长期处于全球领先位置，1988年全球市场份额一度达到50.3%。但此后受贸易摩擦、产业模式转换滞后、企业组织僵化以及韩国和中国台湾地区竞争者崛起等因素影响，日本在全球半导体版图中的地位持续下滑，至2023年市场份额已降至约8%。进入2020年代，供应链安全、地缘政治竞争和AI算力需求共同抬升半导体的战略属性，日本由此自2021年起启动大规模产业复兴战略，试图在先进制造、上游材料设备和区域供应链重组中重新取得关键位置。其核心目标包括：

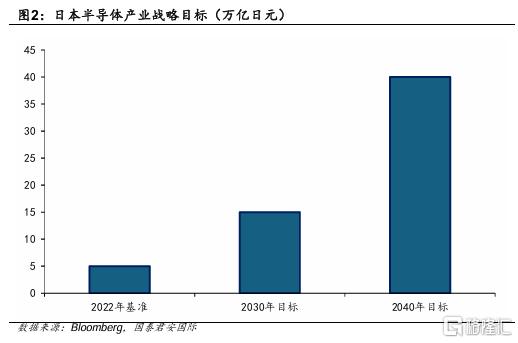

• 2030年国内半导体销售额达到15万亿日元

• 2040年进一步扩大至40万亿日元

为实现上述目标，日本将财政补贴、税收优惠、经济安全保障立法、出口管制、外资引进和国际技术合作整合为一套政策组合。这一框架不仅意在恢复本土制造能力，也试图把日本既有的材料、设备和汽车电子优势转化为新一轮供应链重组中的战略筹码。

历史演变：从巅峰到衰落

日本半导体产业的崛起是国家产业政策与企业协同创新的典范。1976年，通产省（日本经济产业省前身）主导“超大规模集成电路（VLSI）研究计划”，集结日立、NEC、富士通、三菱、东芝五大企业联合攻关，政府投入约720亿日元，撬动产业界数倍投资。VLSI 计划结束后，日本半导体进入黄金时代：1985 年，日本 DRAM 全球份额超过美国，此后日本成为全球半导体霸主，直到 1990 年代被美国通过“日美半导体协议”与韩国崛起共同挤压。

日本半导体产业的衰落并非单一事件造成，而是外部政策压力、产业分工变化和企业内部机制共同作用的结果，主要体现在以下几个方面：

贸易摩擦与政策压力：1986年《日美半导体协议》强制要求日本开放市场，并限制日本企业在美国市场的份额扩张，直接削弱了日本企业的竞争优势。

商业模式转型滞后：日本企业坚守垂直整合（IDM）模式，错失了台积电（TSMC）开创的晶圆代工（Foundry）革命。当英特尔、高通、苹果等无晶圆厂（Fabless）模式兴起时，日本企业也未能及时跟进。

结构性僵化：日本企业文化中的保守主义、终身雇佣制度以及对短期利润的忽视，导致研发投入不足、技术迭代缓慢。

韩国与中国台湾的崛起：三星、SK海力士在DRAM领域的大规模投资，以及台积电在代工领域的技术领先，使日本企业逐步失去竞争力。

政策重启：从产业补救到国家战略

在长期份额下滑之后，日本政策重心开始从传统产业扶持转向经济安全和数字基础设施建设。2021年，日本经济产业省（METI）发布《半导体·数字产业战略》，确立半导体复兴的顶层设计。该战略围绕“数字转型（DX）+绿色转型（GX）”两条主线展开，并沿“数字化基础技术—先进信息通信基础设施—信息处理—各行业数字技术应用”的路径进行纵向布局。

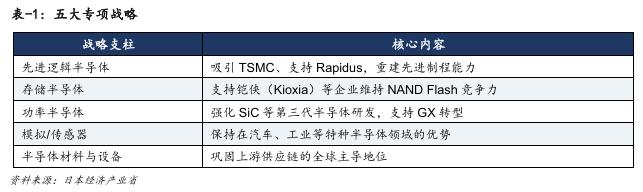

日本半导体复兴五大专项战略

在顶层设计之外，日本政府随后进一步提高政策投入强度。2024年11月，日本在综合经济对策中制定“AI·半导体产业基盘强化框架”，把AI与半导体明确置于产业安全和增长战略的核心位置，并承诺：

• 2030年度前7年内：提供10万亿日元以上公共支持

• 撬动50万亿日元以上官民投资（10年）

• 实现约160万亿日元经济波及效果

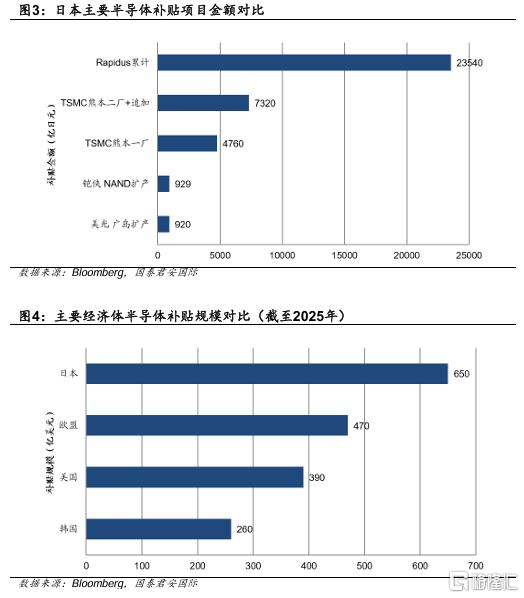

日本政府的补贴力度空前，已成为全球半导体补贴竞赛中的重要参与者。

此外，日本推出为期10年的税收激励计划，专门针对半导体和电动汽车产业，具体包括：

• 半导体企业可享受最高20%的年度企业所得税减免

• 允许企业将半导体设备投资的一定比例直接抵扣应纳税额

• 地方政府（如熊本县）额外提供相当于投资额3%—5%（上限15亿日元）的补贴

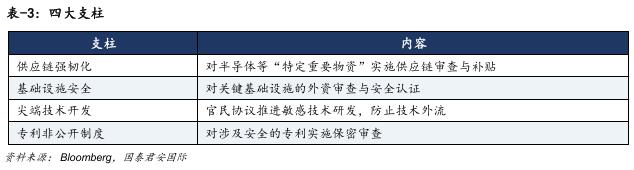

法律层面，2022年颁布的《经济安全保障促进法》是日本产业政策的重要法律工具，其中包括以下四大支柱：

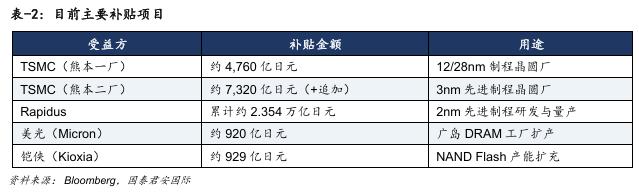

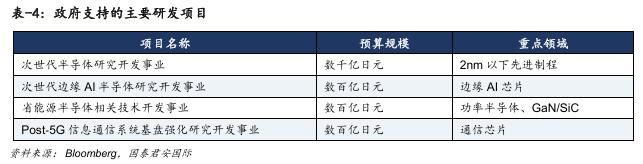

此外，政府支持的主要研发项目如下表显示：

与此同时，JEITA/JSIA （日本电子信息技术产业协会/日本半导体产业协会）2026年版提言书特别强调人才短缺问题：

• 预计半导体工程师缺口约2.8万人，尤以电路设计与工艺技术专家最为紧缺

• 推动STEM教育与地方政府、教育委员会合作

• 设立“半导体人才育成据点形成事业”

• 支持国际人才引进与产学合作

旗舰项目：外资导入与本土突破并行

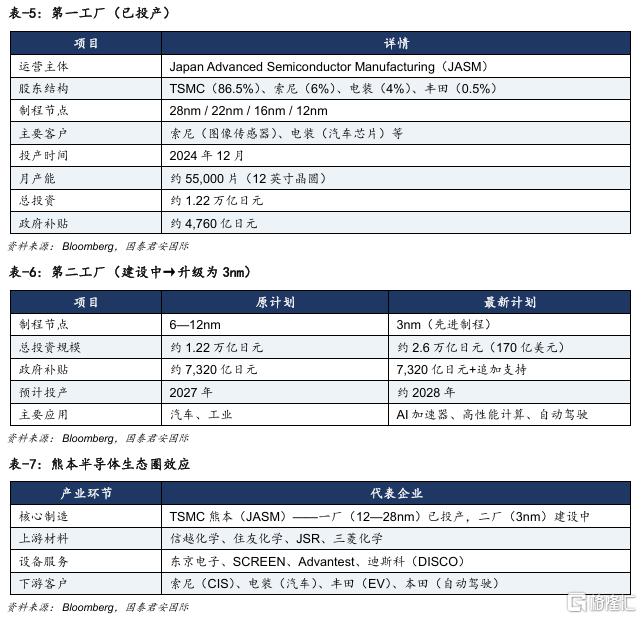

TSMC熊本工厂（JASM）

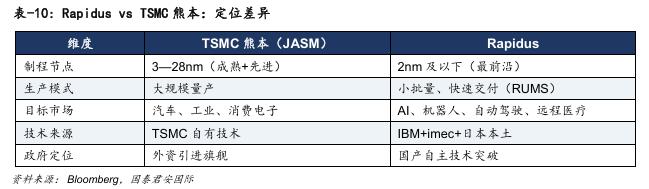

在具体执行层面，日本半导体复兴战略形成了两条主线：一是通过台积电熊本工厂快速补齐本土制造能力，二是依托Rapidus（日本政府重点扶持的先进半导体制造公司，是日本重返先进制程的“国家队”）推动先进制程自主突破。前者更偏向供应链落地和生态圈建设，后者则承载长期技术追赶和战略自主目标。

随着TSMC熊本项目持续推进，其带来的影响已不局限于熊本本地，而是开始向九州其他城市外溢。一方面，晶圆制造产能落地带动熊本周边房地产、基础设施和就业市场升温；另一方面，封测、材料、设备和物流等配套环节也在寻找更适合承接产业外溢的区域。封测龙头ASE Technology在北九州签署土地购买协议，正显示九州半导体布局正在从熊本单一制造据点，向“熊本前段制造、北九州承接后段与配套”的区域分工延伸。中长期看，熊本与北九州等周边城市有望共同形成九州半导体产业走廊，并进一步吸引材料、设备、封测和下游应用企业集聚。

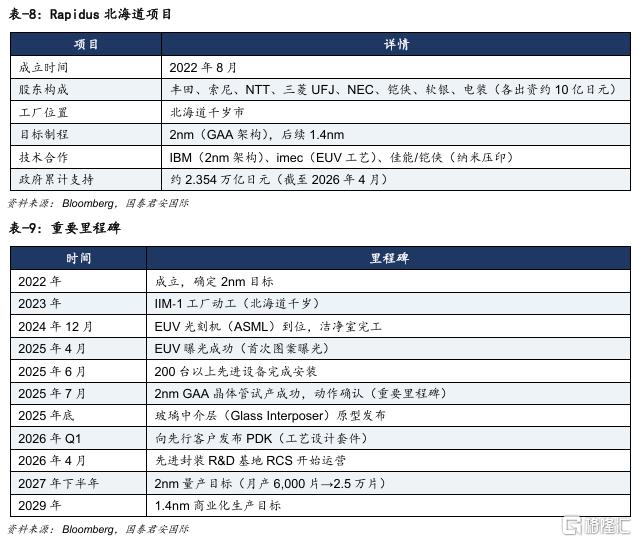

Rapidus北海道项目

与台积电熊本项目侧重“引进成熟量产能力”不同，Rapidus更像是日本政府主导的先进制程“国家队”。其目标不是简单复制既有产能，而是在2nm及以下节点上建立自主技术平台，并为AI、机器人、自动驾驶和高性能计算等未来需求提供本土先进制造能力。

2025年7月18日，Rapidus宣布在IIM-1工厂完成2nm GAA（全环绕栅极）晶体管试产并确认动作，这是日本半导体史上的重要里程碑：

• 采用纳米片GAA晶体管架构（与IBM合作开发）

• 逻辑密度达237.31 MTr/mm²，与台积电N2工艺（236.17 MTr/mm²）几乎持平，显著优于英特尔Intel 18A（184.21 MTr/mm²）

• 全程采用单片处理（Single-Wafer Processing）模式，支持AI驱动的实时工艺优化

• Broadcom已成为首批客户之一，NVIDIA据报也在考虑与Rapidus合作

上游优势：复兴战略的底层支撑

半导体材料：日本的“隐形垄断”

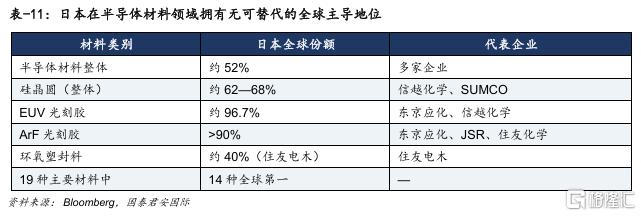

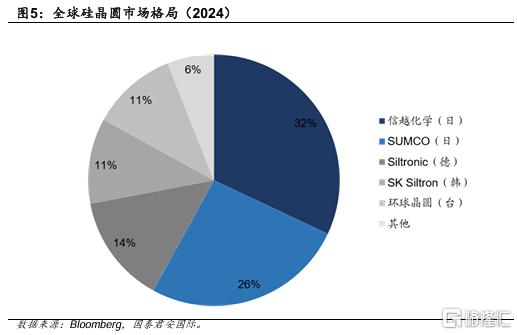

如果说先进制程项目决定日本能否重返制造前沿，那么材料和设备则是其更现实、更稳固的战略基础。日本在半导体材料领域拥有无可替代的全球主导地位，这既是其复兴战略的护城河，也是其参与全球供应链重组的重要筹码。

光刻胶

光刻胶是日本材料优势中最具战略价值的品类：

EUV光刻胶：几乎垄断全球96.7%市场，是7nm及以下先进制程的“核心墨水”

纯度优势：日本光刻胶纯度可达ppt级（99.999999999%），比国内普遍的ppb级高出约1000倍

市场规模：预计2030年全球半导体光刻胶市场规模将达45亿美元

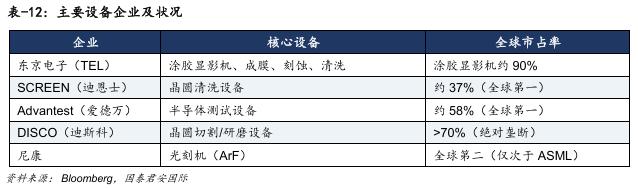

半导体设备：掌控关键制程

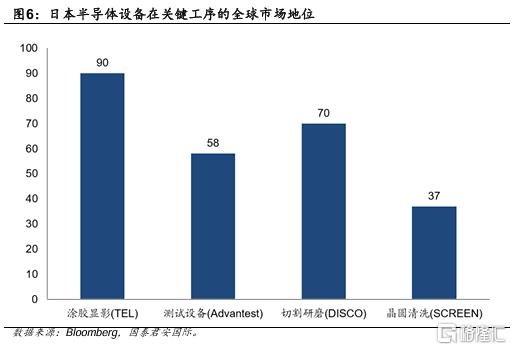

日本在半导体设备领域同样占据举足轻重的地位，2024年全球市场份额约24%。

上游优势的战略价值

因此，日本半导体战略并非只依赖先进制程追赶，更重要的是利用材料和设备环节的既有优势，形成对全球供应链的结构性影响力。其战略价值主要体现在以下几个方面：

供应链不可替代性：EUV光刻胶一旦断供，全球尖端晶圆厂将面临停摆风险

出口管制能力：日本可通过限制材料和设备出口对特定国家施加压力

先进节点协同效应：随着2nm、1.4nm等下一代芯片的开发，日本上游优势预计将进一步强化

政策平衡性：相比美国和欧盟更集中于先进制程，日本的政策支持覆盖先进节点与特种节点，更为均衡

2026年最新动态：政策加码与产业落地同步推进

高市内阁370万亿日元官民投资计划

进入2026年后，日本半导体政策从“项目支持”进一步扩展为更长期的国家投资框架。2026年6月，日本首相高市早苗发布规模达370万亿日元（约2.3万亿美元）的官民投资计划，时间跨度14年，涵盖17个战略产业，其中AI与半导体被列为最优先领域。

SoftBank主导的国产AI模型计划

2026年6月，日本政府选定软银支持的Noetra Inc.主导国家级本土AI大模型开发计划，政府投资预计在五年内达到1万亿日元。

TSMC熊本二厂升级为3nm

2026年2月，TSMC正式确认熊本二厂制程从6—12nm升级至3nm，总投资从1.22万亿日元增至2.6万亿日元（170亿美元），日本政府已批准7,320亿日元补贴并考虑追加支持。

Rapidus 2nm GAA试产成功

2025年7月，Rapidus在IIM-1工厂完成2nm GAA晶体管试产并确认动作，2026年Q1向先行客户发布PDK，2026年4月先进封装R&D基地（RCS）正式运营，METI追加批准6,315亿日元研发预算，累计政府支持达2.354万亿日元。

JEITA/JSIA 2026年版提言书

2026年5月，JEITA半导体部会发布最新提言书，核心诉求包括：

新时代供应链构建：支持物理AI、垂直AI发展所需的边缘侧半导体

国际竞争力对等（Equal Footing）：电力成本降低、税制支持与主要竞争国对齐

研发体制强化：次世代存储、传感器、功率半导体、模拟等特种技术

人才培育：STEM教育、半导体设计人才培养

跨省厅协调机制：设立日本版半导体咨询委员会

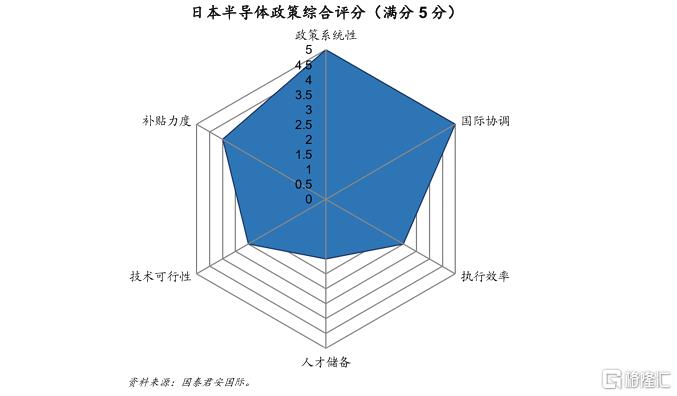

政策效果评估：成效初显，但约束仍在

总体来看，日本半导体复兴战略已经从政策设计进入项目落地阶段。外资导入、先进制程、产业集聚、国际协调和资本开支均出现积极变化，说明政府支持正在逐步转化为企业投资和区域产业集聚效应。

外资引进方面，TSMC、美光、ASE等国际龙头陆续扩大在日布局，显示日本在供应链安全、政策补贴与本土客户配套方面的吸引力正在提升。

先进制程方面，Rapidus 2nm GAA试产取得关键进展，标志着日本重新进入全球最先进制程竞争序列，尽管后续量产良率和客户导入仍需验证。

产业集聚方面，以熊本为核心的半导体生态圈正在形成，制造、材料、设备、封测和下游客户逐步集聚，有望提升区域产业协同效率。

国际协调方面，日本深度参与美日荷出口管制协调，在先进设备与材料供应链中的地缘政治话语权有所增强。

资本投入方面，国内半导体企业资本开支达到1.8万亿日元，同比增长28.7%，反映政策预期正逐步转化为企业投资行为。

不过，上述积极进展并不意味着日本半导体复兴已经进入确定性兑现阶段；相反，随着项目从规划和建设逐步转向量产、客户导入和长期运营，资金、技术、人才和国际竞争等约束将更加直接地影响政策效果。

资金可持续性：Rapidus项目总投资预计超过5万亿日元，政府补贴覆盖约2.354万亿日元，其余资金来源仍不明确。部分分析人士质疑，在AI和半导体等已经繁荣的领域大规模政府干预，可能放大周期性波动而非平滑之。

技术可行性：Rapidus从40nm直接跳跃至2nm，技术跨度极大。尽管2nm GAA试产成功，但从试产到稳定量产仍有相当距离，良率爬坡和量产经验积累是关键挑战。

人才短缺：预计半导体工程师缺口约2.8万人，短期内难以通过教育体系补充，国际人才引进也面临语言和文化障碍。

历史教训的警示：相关研究指出，日本拥有悠久的产业政策传统，但大规模政府支持并不总能阻止制造业份额的侵蚀或创新排名的下滑。如何避免重蹈“政策企业”效率低下的覆辙，是当前战略面临的深层挑战。

全球竞争加剧：美国CHIPS法案、欧洲芯片法案、韩国K-Chips法案以及其他国家的巨额投入，使全球半导体补贴竞赛愈演愈烈。

核心判断

综合来看，日本半导体复兴战略的意义不在于短期内重新夺回全球第一，而在于通过国家资本、外资合作和上游优势，重新嵌入全球先进半导体供应链的关键环节。其战略框架具有系统性：补贴和税收政策用于吸引投资，经济安全立法和出口管制用于巩固战略地位，外资项目和Rapidus则分别承担产业落地和技术突破功能。

从结构性优势看，日本最深厚的护城河仍来自上游材料与设备的不可替代性，尤其是在光刻胶、硅晶圆、清洗、测试和切割研磨等关键环节的全球领先地位，使其在先进制程和供应链安全议题中具备持续议价能力。同时，作为美日荷半导体出口管制和供应链协调机制的重要成员，日本有望继续受益于西方供应链重组带来的地缘政治红利。叠加跨越多届内阁的政策连续性，日本半导体产业投资预期相对稳定，长期资本开支和外资导入具备较强政策支撑。

但风险同样不容忽视。首先，Rapidus能否按计划在2027年下半年实现2nm量产仍存在较大不确定性，良率爬坡、客户导入和产能利用率将直接决定项目成败。其次，巨额政府投入对财政可持续性提出考验，若全球半导体周期进入下行阶段，新增产能利用率和投资回报可能承压。因此，日本半导体复兴的关键并不只是政策投入规模，而在于能否把上游优势、外资合作和先进制程突破有效转化为可持续的产业竞争力。

若政策执行顺利并能跨越上述约束，到2030年，日本有望在以下方面形成较为清晰的阶段性成果：

• 国内半导体销售额接近或达到15万亿日元目标

• 通过TSMC熊本（3nm）和Rapidus（2nm），重建先进制程本土制造能力

• 在材料和设备领域进一步巩固全球主导地位

• 成为全球半导体供应链重组中的关键节点之一

因此，日本半导体复兴更可能是一场长期重建，而非短期逆袭。从“失落三十年”到重新成为供应链关键节点，日本仍需要在先进制程量产、人才供给、客户导入和财政可持续性之间取得平衡。政策意志和资金投入已经打开窗口，但真正决定复兴成败的，仍是技术、市场和组织能力能否同步兑现。
